торпедоносца- бомбардировщика «509» (девятый проект 1950 г.) создавался на базе самолета «81» (Ту-14). Желание использовать эту машину в качестве прототипа было понятным и естественным. Ее компоновка и принятые технические решения, как показали летные испытания (1947- 49 гг.), себя оправдали. Силовая установка предполагалась из двух ТРД ВК-1 с центробежным компрессором. Главным отличием были складывающиеся консоли крыла и тормозной гак для посадки с аэрофинишером. Взлетать самолет с палубы должен был с помощью твердотопливных ускорителей при ходе авианосца 20 узлов. Использование катапульты не предусматривалось. В качестве консультанта в работе над проектом принимал участие П.О.Сухой, руководивший в то время серийным производством самолета Ту-14 на Иркутском заводе.

Расчетные характеристики проекта «509» получались следующими:

— максимальная взлетная масса, кг 15000

— максимальная скорость, км/ч 900

— боевая нагрузка, кг 1500

— дальность, км 1500

Последний параметр и стал камнем преткновения для этого проекта. Дальность 1500 км ни в коей мере не устраивала военных. Получить же большую с турбореактивным двигателем тех лет, при выполнении остальных ТТТ, оказалось невозможным, и поэтому проект «509» не пошел дальше стадии технического предложения. Работы же по второму проекту — «507» — привели к постройке и испытаниям опытного ударного самолета «91».

В конце сороковых годов появились первые серийные турбовинтовые двигатели (ТВД). По сравнению с ТРД они были более экономичными, а от поршневых моторов отличались высокой удельной мощностью (килограмм массы сухого двигателя на единицу мощности). ТВД привлек особое внимание создателей палубной тактической авиации — штурмовиков, противолодочных самолетов и самолетов радиолокационного наблюдения, которым требовалась большая продолжительность полета. В 1948–1951 гг. в США и Великобритании создается целый ряд подобных машин (Blackburn YB 1, Douglas A2D «Skyshark», Falrey «Ganneto, Westland «Wyvern»).

Первым боевым самолетом с ТВД, поступившим на вооружение палубной авиации, стал английский штурмовик «Wyvern» S.4 фирмы Westland.

Работы по проекту «507» начались также в 1950 г. С самого начала самолет проектировался как палубный двухместный бомбардировщик-торпедоносец. На машину решено было поставить турбовинтовой двигатель ТВ-2 (позднее появились его модификации: ТВ-2Ф мощностью 6000 э.л.с. и ТВ-2М — 7650 э.л.с.) В то время это были самые мощные ТВД в мире. Двигатель ТВ-2 спроектировали и построили в конце 40-х годов в ОКБ Н-Д.Кузнецова. В его создании принимали участие германские инженеры, интернированные в СССР после окончания войны. В начале 50-х годов ТВ-2 уже пробовался на летающей лаборатории Ту-4ЛЛ. На этой же лаборатории испытывались модификации ТВ- 2Ф (в том числе и в спаренном варианте, принятом впоследствии в качестве временной силовой установки для бомбардировщика Ту-95, поднявшегося впервые в воздух осенью 1952 г.) В дальнейшем, в связи с развертыванием работ по двигателю НК-12 и перспективным двигателям для сверхзвуковых самолетов, доводка и развитие ТВ-2 были поручены ОКБ П.А.Соловьева. Здесь в ходе модернизации и был создан более мощный вариант двигателя — ТВ-2М. В 1954 г. он прошел государственные испытания и был рекомендован к серийному производству. В середине 50-х годов на его базе построили первый советский турбовальный ТВД ТВ-2ВМ для вертолета Ми-6.

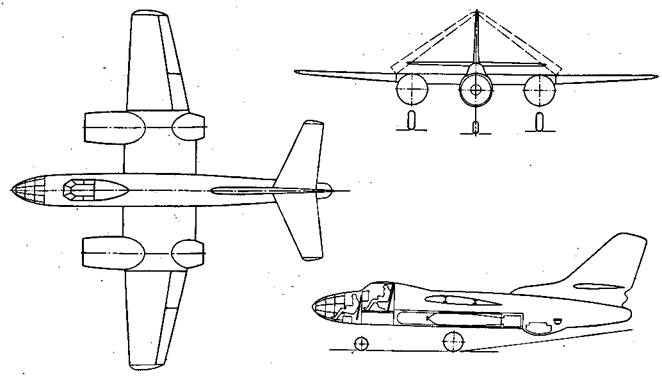

Проект 509

В процессе работы над проектом «507» рассматривалось несколько вариантов решения поставленной задачи. Один из них (1952 г.) предполагал установку ТВД ТВ-12 и применение крыла с углом стреловидности 35°. Но от этого варианта пришлось отказаться — несмотря на некоторый выигрыш в скорости, машина получалась более тяжелой и не «укладывалась» в требования ВМФ.

В конце концов, в бригаде технических проектов остановились на компоновке, которая была признана оптимальной для решения комплекса боевых задач — двухместный одномоторный низкоплан с прямым крылом и вооружением на внешних подвесках. После ее утверждения А.Н.Туполевым к работе по самолету подключились бригады всего КБ. Ведущим конструктором по машине был назначен В.А.Чижевский, в прошлом автор гондол первых советских стратостатов и экспериментальных высотных самолетов. --">
